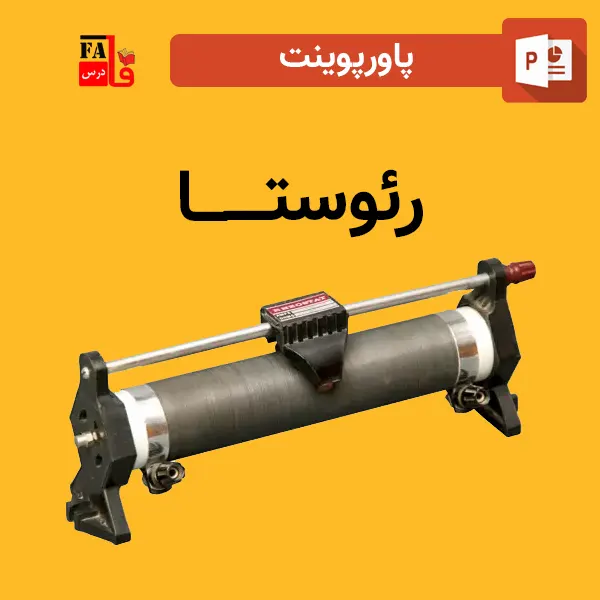

پاورپوینت رئوستا

جزئیات و دانلود پاورپوینت رئوستا

تعداد اسلایدهای پاورپوینت: ۱۸ اسلاید

لازم به ذکر است که در بعضی اسلاید های این پاورپوینت توضیحات لازم، به صورت Note (پا ورقی) نوشته شده است که می توانید در حین ارائه از این note ها استفاده کنید.

پاورپوینت رئوستا در قالب ppt. یا pptx. می‌باشد و با اسلاید های گرافیکی و جذاب به شما کمک می‌کند یک ارائه بی‌نظیر داشته باشید. با دانلود این پاورپوینت می‌توانید به راحتی آن را ویرایش و شخصی‌سازی کنید.

پاورپوینت ارائه شده در مورد رئوستا به شکل کامل و جامع تهیه و تدوین شده است. این ارائه با تصاویر گویا و جذابی که در خود دارد مخاطب را برای فراگیری و استفاده کامل از آن وا می دارد. یکی از بهترین پاورپوینت هایی که می توانید در بستر اینترنت در مورد موضوع ذکر شده پیدا کنید را در اختیار شما قرار داده ایم و امیدواریم از مطالب آن نهایت استفاده را ببرید. ارائه کامل و جذاب شما از اهداف مجموعه فارسی درس است و تلاش ما برداشتن قدم هایی هر چند کوچک در راستای اهداف شما است.

نمونه ای از اسلاید های پاورپوینت رئوستا

فهرست مطالب اسلاید های داخل پاورپوینت

• رئوستا چیست؟
• بررسی ساختار یک رئوستا و اجزای آن
• انواع رئوستا از نظر شکل ظاهری
• رئوستای خطی چیست؟
• رئوستای دوار یا گردان
• رئوستای پیش‌ تنظیم
• نماد مداری رئوستا
• رئوستا چگونه مقدار یک مقاومت را تغییر می‌ دهد؟
• تفاوت‌ های میان رئوستا و پتانسیومتر
• کاربرد رئوستا

دانلود پاورپوینت آماده رئوستا

«رئوستا» (Rheostat) نوعی «مقاومت متغیر» سه‌سر است که با ایجاد مقادیر مختلف مقاومت، به نوعی جریان گذرنده از خودش را کنترل می‌کند. ساختار این عنصر شباهت زیادی به «پتانسیومتر» دارد.

رئوستا از یک سیم با مقاومت ویژه زیاد ساخته می‌شود که این سیم به دور یک هسته نارسانا که عموما از جنس سرامیک است پیچیده می‌شود. با حرکت یک پایه یا کنتاکت لغزنده بر روی این سیم، مقدار مقاومت تغییر می‌کند. در نتیجه، جریان شاخه مورد نظر کنترل می‌شود.

رئوستا المانی سه‌پایه است که دو پایه ثابت و یک پایه متحرک دارد. پایه متحرک، به صورت یک کنتاکت لغزنده، بین دو پایه ثابت (معمولا به شکل کشویی) حرکت می‌کند. در واقع، وجود همین پایه سوم است که ویژگی تغییر در مقدار مقاومت را در رئوستا ایجاد کرده است.

در ساختار رئوستا، با حرکت یک لغزنده مکانیکی، میزان طول مقاومتی که در مدار قرار دارد، تغییر می‌کند. با توجه به رابطه مستقیم مقدار مقاومت با طول، هرچه طول کمتری از مقاومت رئوستا در مدار قرار گرفته باشد، مقدار این مقاومت نیز کمتر می‌شود. در نتیجه، عبور جریان بین پایه ثابت و متحرک، به شکل ساده‌تری انجام می‌گیرد.

همانطور که از نام رئوستای خطی پیداست، این نوع رئوستا دارای یک ساختار خطی است. در این ساختار، کنتاکت متحرک با حرکات کشویی و افقی بر روی عنصر مقاومتی، مقدار مقاومت میان دو پایه ثابت را تغییر می‌دهد. به این نوع رئوستا، رئوستای استوانه‌ای نیز گفته می‌شود؛ زیرا مقاومت خطی موجود در این ساختار، شکلی استوانه‌ای دارد. به همین علت با این نام نیز شناخته می‌شود. با این وجود، به طور کلی می‌توان گفت که این نوع رئوستاها اغلب در محیط‌های آزمایشگاهی جهت آموزش، مورد استفاده قرار می‌گیرند.

در «رئوستای گردان» (Rotary Rheostat)، مقاومت موجود به شکل دوار قرار می‌گیرد. در این نوع رئوستا، دو پایه یا کنتاکت ثابت به دو طرف ساختار دوار متصل هستند. علاوه بر این، کنتاکت متحرک، به صورت لغزنده بر روی مقاومت دوار حرکت می‌کند تا مقدار مقاومت مورد نظر را از کل مقاومت موجود جدا کند و در مدار قرار دهد. به رئوستای گردان، رئوستای دایره‌ای نیز گفته می‌شود؛ زیرا عنصر مقاومتی موجود در این رئوستا به یک دایره شباهت دارد. از این نوع رئوستا اغلب در بحث‌های کنترل توان استفاده می‌شود. شکل زیر یک رئوستای دوار را نشان می‌دهد.

توضیحاتی درباره پاورپوینت آماده

این پاورپوینت در قالب pptx. یا همان ppt. قابل دانلود می‌باشد. پاورپوینت رئوستا در محیط Microsoft Powerpoint طراحی شده و در ۱۸ اسلاید در اختیار شما قرار داده شده است. کیفیت و صحت اطلاعات مربوط به این پاورپوینت توسط تیم نشریه فارسی درس تایید شده است و شما با چند کلیک می‌توانید به راحتی این پاورپوینت را دریافت کنید. درصورت بروز هرگونه اشکال می‌توانید با ما در تماس باشید.

Reosta powerpoint – slide – presentation
